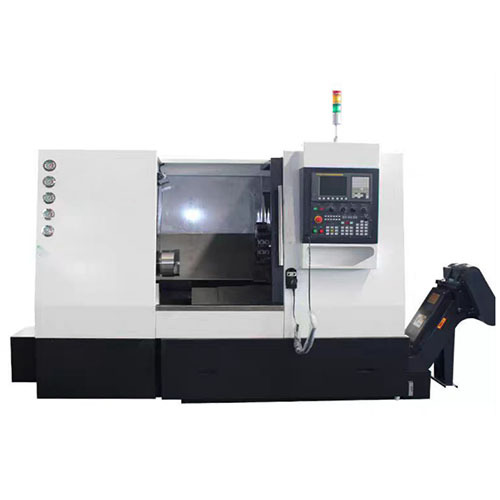

SMM0017 Torno CNC de 2 ejes, conforme a las normas CE. Máquina herramienta CNC, equipo didáctico y de enseñanza.Tipo:
Marca:
DNC con capacidad de programación ISO tipo Fanuc o Siemens en su última versión
Longitud máxima de torneado (mm): 500 como mínimo
Diámetro de torneado (mm): 200 como mínimo
Recorrido radial (X) (mm): 350 como mínimo
Recorrido longitudinal (Z) (mm): 500 como mínimo
Precisión:
Incertidumbre de posicionamiento: ±0,005 mm como máximo
Repetibilidad: ±0,003 mm como máximo
Potencia del husillo en funcionamiento continuo: 15 kW como mínimo
Rango de velocidad del husillo: 6000 rpm como mínimo
Velocidad de avance rápido: 20 m/min como mínimo
Contrapunto:
Recorrido de la caña: 100 mm como mínimo
Distancia entre puntos: 450 mm como mínimo
Tipo de portaherramientas: Torreta y utillaje VDI30 como mínimo
Número de estaciones de herramientas: 12 como mínimo
Incluye:
Programación conversacional; Roscado rígido
Puerto RS232 con cable RS232; Tarjeta PCMCIA y lector de tarjetas PCMCIA o puerto USB; Plato con amarre hidráulico interno y externo;
Volante electrónico; Mensajes de diagnóstico claros sobre el estado de la máquina, en francés; Contrapunto
Kit de accesorios para TORNO:
Proporciona sistemas de fijación para todas las herramientas en la torreta:
5 portaherramientas VDI40 para herramientas de torneado y refrentado de 20x20
4 portaherramientas de mandrinado VDI40 (Ø8, Ø10, Ø16 y Ø20)
3 porta pinzas VDI40 con 2 juegos de pinzas (de 2 a 20 mm)
5 juegos de mordazas blandas; 1 juego completo de llaves de servicio para el mantenimiento de la máquina
Importante:
El proveedor se compromete a entregar los siguientes elementos:
Todos los accesorios deben ser compatibles con la máquina
Copia de seguridad (backup) de los parámetros del CNC
Manual de usuario en francés e inglés
Manual de mantenimiento y servicio en francés e inglés
Certificado de conformidad con las normas CE
Nota: Todos los manuales y la documentación deben estar en francés e inglés, ser completos y entregarse en formato impreso, en CD o en soporte digital.
El proveedor es responsable de la instalación, la configuración conforme a las normas aplicables, la puesta en marcha de la máquina y un mínimo de un día de formación sobre el funcionamiento de la máquina para todos los tornos CNC adquiridos en virtud de este contrato.
Especificaciones técnicas Diámetro máximo de giro de la pieza sobre la bancada (mm) Φ580
Diámetro máximo de giro de la pieza sobre la corredera (mm) Φ400
Longitud máxima de mecanizado de la pieza (mm) 550
Diámetro máximo de mecanizado (mm) Φ450
Anchura de las guías lineales de los ejes X/Z1/Z2 (mm) 45/45 (rodillos)
Husillo principal
Servomotor principal (kW) 11
Conicidad del orificio del husillo / Diámetro del orificio (mm) Φ86
Diámetro del orificio pasante para tubo (mm) Φ70
Cabezal del husillo A2-8
Rango de velocidad del husillo (r.p.m.) 100～6000
Subhusillo
Servomotor principal (kW) 7.5
Conicidad del orificio del husillo / Diámetro (mm) Φ79
Diámetro del orificio pasante para tubo (mm) Φ65
Cabezal del husillo A2-6
Rango de velocidad del husillo (r.p.m.) 100～4000
Distancia de desplazamiento del subhusillo (Z2) (mm) 400
Sistema de avance
Recorrido lateral máximo (X) (mm) 350
Recorrido longitudinal máximo (Z1) (mm) 550
Diámetro * paso del husillo de bolas: Lateral (X) (mm) Φ40X10
Vertical (Z1) (mm) Φ40X10
Subhusillo (Z2) (mm) Φ50X10
Avance rápido transversal (m/min) 20
Avance rápido longitudinal Z1 (m/min) 20
Avance rápido del eje Z2 (m/min) 10
Rango de avance de corte (mm/min) 0.01～10000
Repetibilidad: Lateral (X) 0.005
Vertical (Z1/Z2) 0.005
Precisión del eje C del husillo 0.007°
Precisión de mecanizado de la pieza IT6～IT7
Rugosidad superficial de la pieza Metales no ferrosos ≤Ra1.6μm
Peso de la máquina herramienta (kg) 5500
