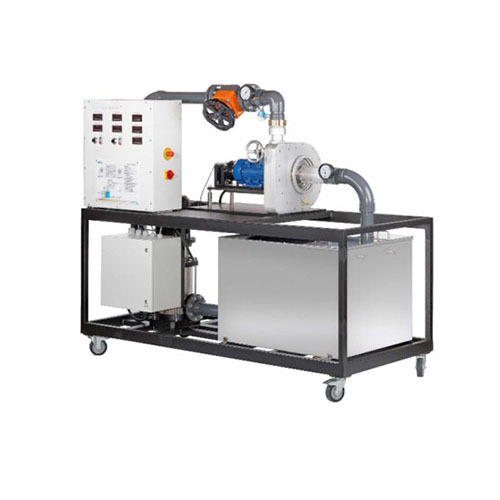

SMTF1035 Sistema de capacitación en turbinas de reacción avanzadas Equipos de capacitación en ingeniería de fluidos Equipos educativos Equipos de capacitación vocacional
El sistema debe cubrir los siguientes objetivos de formación:
Estudio de experimentos fundamentales con una bomba centrífuga
Determinación de curvas típicas de turbinas
Investigación de curvas de rendimiento a diferentes velocidades de la turbina
Estudio de eficiencias
Estudio del principio de funcionamiento de una turbina de reacción
Familiarización con la relación entre el par y la velocidad
Estudio de cómo la eficiencia depende de la velocidad
Estudio de cómo el caudal depende de la velocidad
Estudio de cómo la potencia hidráulica y mecánica dependen de la velocidad
Realización de evaluaciones de valores de medición y características basadas en la teoría

El sistema comprende lo siguiente:
1. Unidad base para la unidad de turbina de reacción
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Velocidad de bomba variable mediante convertidor de frecuencia
Sensores de caudal y presión
No debería requerir dispositivos adicionales con cableado propenso a errores
Instrumentación integrada basada en microprocesador
Visualización y evaluación de los valores medidos, así como el funcionamiento de la unidad mediante software
Bomba con un consumo de energía de 0,66 kW, altura de al menos 35 m
Depósito de agua transparente de 15 L
Rango de medición del caudal: de 4 a 50 L/min
Rango de medición de la presión: de -1 a 5 bar
Unidad de adquisición de datos con software con funciones de control
Interfaz USB
PC Core i7, DVD+/-RW, 8 GB de RAM, disco duro de 1 TB, ratón óptico, teclado multimedia, monitor LED (21")
2. Unidad de turbina de reacción
Especificaciones técnicas mínimas requeridas (similares o mejores que):
Carga de la turbina mediante freno de corrientes parásitas ajustable y sin desgaste
Sensor de fuerza para determinar Par en el eje de la turbina
Sensor óptico de velocidad para medir la velocidad de la turbina
Turbina con un consumo de energía de 60 W y 7800 rpm
Rango de medición de par: 0 a 0,5 Nm
Rango de medición de velocidad: 0 a 19900 rpm
