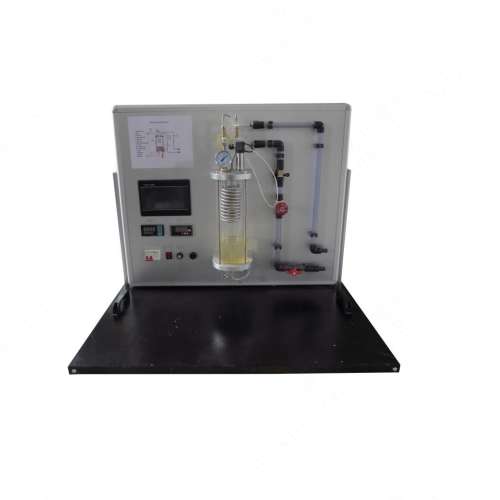

SMTH-ZT14 Unidad de transferencia de calor en ebullición. Material didáctico. Paquete instructivo. Equipo de capacitación en transferencia de calor.La ebullición de líquidos presenta diferentes modos de ebullición según la diferencia en la densidad de flujo de calor del proceso. La ebullición de membrana, que debilita la evaporación, y la ebullición nucleada, que la acelera, explican cómo limitar la densidad de flujo de calor y controlar con precisión el límite de transición entre la ebullición de membrana y la ebullición nucleada. Prevenir daños en la superficie de calentamiento es un aspecto importante del experimento. El banco de pruebas de transferencia de calor por ebullición SMTH-ZT14 es un dispositivo de entrenamiento y enseñanza para observar directamente el proceso de ebullición y evaporación de líquidos.
Todo el proceso se lleva a cabo en un tanque transparente, y un condensador en forma de serpentín refrigerado por agua controla la temperatura de un circuito cerrado. Se utiliza R1233ZD como líquido experimental. En comparación con el agua, su punto de ebullición es más bajo, de unos 18 °C, lo que permite realizar todo el proceso experimental a menor temperatura y con menor potencia calorífica. El caudal de agua de refrigeración, la potencia calorífica, la presión y la temperatura de todos los puntos relevantes se registran mediante sensores instalados en el circuito cerrado. El valor medido se muestra directamente en la pantalla digitalmente.
