Descripción
Los ventiladores son componentes clave de los sistemas de ventilación, ya que proporcionan ventilación, refrigeración, secado o transporte neumático. Para un diseño óptimo de estos sistemas, es importante conocer las variables características de un ventilador.

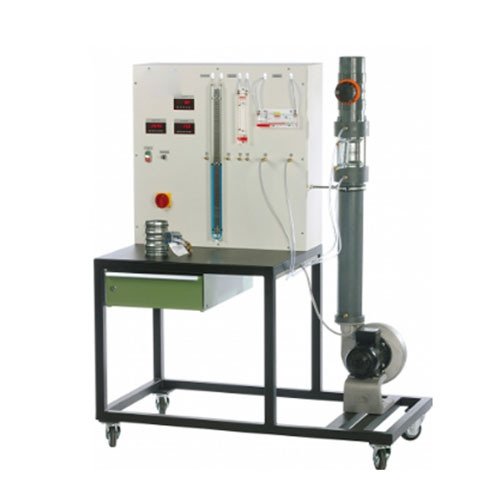

El modelo SMTF060 investiga un ventilador radial. Este simulador determina las interdependencias entre la altura y el caudal, así como la influencia de la velocidad del ventilador en ambos.
El ventilador radial aspira el aire axialmente del entorno. El rotor, que gira a alta velocidad, acelera el aire hacia el exterior. La alta velocidad a la salida del rotor se convierte parcialmente en energía de presión en la carcasa espiral. La sección vertical de la tubería está conectada a la carcasa espiral. En la sección de la tubería se insertan una boquilla Venturi para medir el caudal y una válvula de mariposa para ajustarlo. Opcionalmente, se puede utilizar un diafragma iris. Su sección transversal variable permite ajustar y determinar simultáneamente el caudal. Las presiones efectivas para calcular el caudal se leen mediante manómetros de columna de líquido. La altura del ventilador radial también se mide mediante manómetros de columna de líquido. Disponemos de manómetros de tubo en U, de tubo único y de tubo inclinado con rangos de medición graduados.
Se utiliza un convertidor de frecuencia para ajustar la velocidad del ventilador. La velocidad, el par y la capacidad de potencia eléctrica se muestran digitalmente. Esto permite realizar análisis energéticos y determinar la eficiencia del ventilador.
La curva característica del sistema se determina registrando las variables características con una regulación constante del acelerador, pero a velocidad variable. Se investiga la interacción del ventilador y el sistema en el punto de operación (el denominado dimensionamiento del sistema).

Especificaciones
1. Ventilador radial como turbomáquina
2. Diafragma iris o tobera Venturi para determinar el caudal mediante la presión diferencial
3. Ajuste de velocidad mediante convertidor de frecuencia
4. Manómetros de tubo en U, de tubo único y de tubo inclinado miden la presión diferencial
5. Caudal de aire en la sección de tubería ajustable mediante válvula de mariposa o diafragma iris
6. Visualización digital de la velocidad, el par y la capacidad de potencia eléctrica
