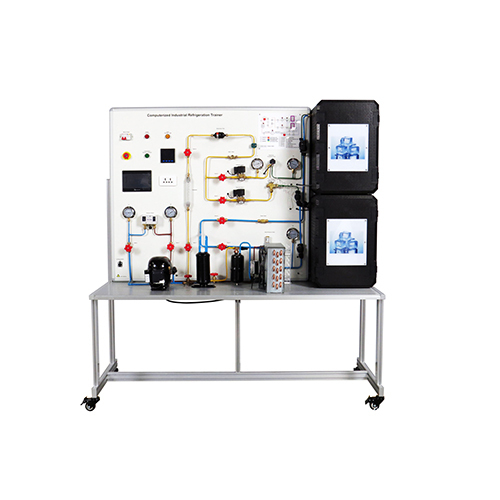

SMTR-TIC EV Entrenador de Refrigeración Industrial Computarizado Equipos de Laboratorio de Refrigeración Equipos Didácticos Equipos de Formación ProfesionalI. Descripción general del producto
1.1 Descripción general
Esta mesa de entrenamiento está diseñada para la investigación en refrigeración industrial y su objetivo principal es controlar la temperatura y la humedad relativa de una o más cámaras frigoríficas. En este caso, se utilizan un compresor y un condensador dedicados para controlar dos cámaras frigoríficas diferentes: una para congelación y otra para conservación. Este equipo de entrenamiento simplifica el proceso de adquisición de datos y muestra los datos experimentales en la computadora mediante sensores y procesadores adecuados.
Esta mesa de entrenamiento consta de un compresor, un condensador, un separador de gas-líquido, un depósito de líquido, un filtro de secado, una mirilla, un caudalímetro, una válvula de expansión electrónica, una válvula solenoide, una válvula manual, una válvula reguladora de presión de evaporación, un congelador, una cámara frigorífica, etc.
1.2 Características
1. La mesa de entrenamiento adopta una estructura de aleación de aluminio, simple y firme, que no solo reduce el peso del equipo, sino que también garantiza su resistencia.
2. La base está equipada con 4 ruedas universales para facilitar su desplazamiento. 3. La tubería del ciclo de refrigeración se encuentra en el panel de instalación, y las zonas de alta y baja temperatura están pintadas con diferentes colores para facilitar su observación y distinción.
4. El equipo cuenta con un sistema de protección de seguridad. El ciclo de refrigeración cuenta con un interruptor de protección de alta y baja presión. Cuando la presión del sistema es anormal, el compresor puede detenerse inmediatamente para protegerlo a él y al sistema.
5. El circuito eléctrico está equipado con un disyuntor de fugas, un dispositivo de parada de emergencia y una protección de puesta a tierra fiable para garantizar la seguridad del equipo y del personal. II. Parámetros de rendimiento
2.1 Parámetros técnicos
1. Alimentación: 220 V ± 10 %, 50 Hz
2. Condiciones de funcionamiento: Temperatura ambiente: 10 °C ~ 30 °C, humedad relativa: <75 % (25 °C)
3. Refrigerante: R134a
4. Parámetros del congelador (refrigerador):
(1) Superficie interior: 0,92 m²
(2) Superficie exterior: 1,2 m²
(3) Grosor de la capa de aislamiento: 35 mm
(4) Material del relleno del aislamiento: espuma plástica, coeficiente de transferencia de calor: 0,042 W/M.K
(5) Material del congelador: acrílico blanco de 4 mm, coeficiente de transferencia de calor: 0,19 W/M.K
2.2 Dimensiones y peso
Dimensiones: 1800 mm × 800 mm × 1800 mm
Peso: <100 kg
III. Lista de componentes
3.1 Introducción
Número Nombre
1 Disyuntor
2 Indicador luminoso de encendido
3 Indicador luminoso de fallo
4 Botón de parada de emergencia
5 Indicador luminoso de funcionamiento del compresor
6 Medidor multifunción monofásico
7 Pantalla táctil
8 Toma de corriente
9 Medidor de baja presión
10 Medidor de alta presión
11 Interruptor de protección de alta y baja presión
12 Compresor
13 Condensador
14 Depósito de líquido
15 Válvula manual
16 Caudalímetro
17 Filtro seco
18 Mirilla
19 Electroválvula
20 Manómetro
21 Válvula de expansión solenoide
22 Manómetro de baja presión
23 Caja de aislamiento
24 Válvula unidireccional
25 Válvula de expansión termostática
26 Medidor de baja presión
27 Válvula de baja presión
28 Separador de gas-líquido
29 Puerto de red
30 Diagrama esquemático
3.2 Accesorios
Número Nombre
1 Cable USB
2 Memoria USB
3.4 Lista de configuración del producto
Número Nombre QYT
1 Disyuntor 1
2 Indicador luminoso 3
3 Botón de parada de emergencia 1
4 Medidor multifunción monofásico 1
5 Pantalla táctil 1
6 Toma de corriente 1
7 Interruptor de protección de alta y baja tensión 1
8 Manómetro 5
9 Compresor 1
10 Condensador 3
11 Tanque de almacenamiento de líquido 1
12 Válvula manual 10
13 Caudalímetro 1
14 Filtro seco 1
15 Mirilla 1
16 Electroválvula 2
17 Caja de aislamiento 2
18 Válvula de expansión solenoide 1
19 Válvula de expansión termostática 1
20 Separador de gas-líquido 1
21 Puerto de red 1
22 Diagrama esquemático 1
23 Cable USB 1
IV. Lista de experimentos
Experimento 1: Prueba de conexión de software y exportación de datos
Experimento 2: Prueba de funcionamiento normal del equipo
Experimento 3: Prueba de fallo del compresor
Experimento 4: Prueba de fallo de protección de baja tensión
Experimento 5: Prueba de fallo de protección de alta tensión
Experimento 6: Prueba de fallo del ventilador del condensador
Experimento 7: Prueba de fallo del ventilador de la caja de aislamiento (superior)
Experimento 8: Prueba de fallo del ventilador de la caja de aislamiento (inferior)
