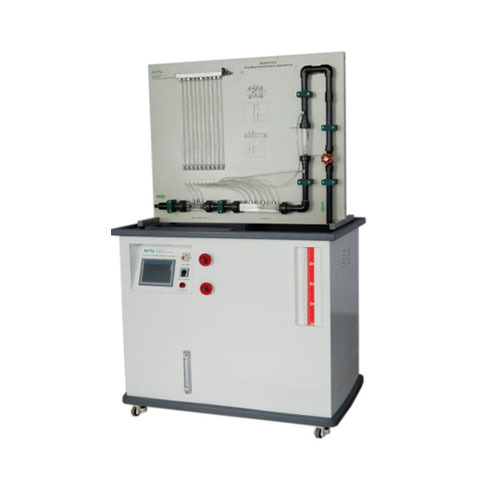

Aparato de demostración de medidores de flujo Equipo de capacitación en ingeniería de fluidos Equipo educativo Equipo didáctico

SMTF1056 Aparato de demostración de medidores de flujo Equipo de capacitación en ingeniería de fluidos Equipo educativo Equipo didáctico
I. Descripción general del producto
1.1 Descripción general
Este producto proporciona un flujo de agua controlado para diversos módulos de experimentos de laboratorio (disponibles por separado). El cuerpo principal del banco de trabajo forma un depósito con una bomba sumergible. Cuando el nivel de agua alcanza un nivel adecuado, puede satisfacer las necesidades de agua circulante para el experimento sin necesidad de suministro de agua externo.
Dos válvulas de control manual regulan el flujo de agua de la bomba, y una de ellas se utiliza como válvula de alivio. Esto permite mantener abierta la vía de agua circulante y evitar que la bomba se sobrecargue si la tubería experimental se cierra accidentalmente. La caja eléctrica lateral del banco incluye interruptores de bomba, protección de circuitos, información sobre la fuente de alimentación y una pantalla digital de flujo.
Cuatro ruedas permiten a los usuarios desplazarse por el aula, y las cuatro cuentan con frenos para mantenerlas en su lugar.
El visor de nivel de líquido en la parte inferior del banco de trabajo permite al usuario comprobar el nivel de agua dentro del tanque. La superficie de trabajo superior del banco cuenta con un manómetro multitubo que incluye:
(1) El caudalímetro Venturi es un dispositivo común para medir el caudal en tuberías presurizadas. Es un caudalímetro de presión diferencial que se utiliza a menudo para medir el caudal de fluidos como aire, gas natural, gas de carbón y agua. Consta de tres partes: sección de contracción, garganta y difusión, y se instala en la tubería donde se desea medir el caudal.
(2) Los caudalímetros de placa de orificio están equipados con placas de orificio o boquillas y otras piezas de estrangulamiento dentro de la tubería. Dado que la abertura de la pieza de estrangulamiento es menor que el diámetro interior de la tubería, cuando el fluido fluye a través de ella, la sección transversal de la velocidad del flujo se reduce repentinamente y la velocidad del flujo se acelera.
(3) El caudalímetro de flotador es un caudalímetro volumétrico que mide el caudal modificando el área de flujo entre los flotadores en un tubo cónico vertical a medida que cambia el caudal. También se denomina rotámetro. El banco de pruebas consta de cuatro partes: sistema de ciclo de prueba, sistema de tiempo real, sistema de control eléctrico y banco. La bomba centrífuga seleccionada para la prueba tiene un caudal nominal de 0 a 50 l/min. Esta bomba se caracteriza por su estructura compacta, funcionamiento suave, bajas pulsaciones de caudal y presión, y bajo nivel de ruido. Proporciona una fuente de alimentación suficiente y fiable para el sistema de prueba y, gracias a su cooperación con el control de conversión de frecuencia eléctrica, permite una regulación continua de la velocidad dentro del rango de caudal nominal.
Para garantizar la precisión de la prueba, el sistema cuenta con dos secciones de caudal de prueba.

1.2 Características
(1) Sistema móvil de suministro de agua, equipado con ruedas para facilitar su desplazamiento.
(2) El caudalímetro tiene una estructura en forma de T, lo que facilita la observación durante el experimento. Incorpora un manómetro multitubo para facilitar la detección de las características de caudal de diferentes caudalímetros.
(3) El banco de trabajo incorpora una bomba centrífuga de precisión: potencia 750 W, voltaje monofásico 220 V, caudal 3 m³/h, elevación 22 m, diámetro de entrada y salida DN25x20.
(4) La caja de la plataforma de entrenamiento está fabricada en plástico ABS, ligero y muy resistente.
II. Parámetros de rendimiento
(1) Sistema de caudalímetro:
Tamaño: 1100 mm x 450 mm x 900 mm
Manómetro de tubo: de diez vías
Longitud efectiva: 450 mm
Caudalímetro de flotador: 160-1600 l/h
(2) Sistema móvil de suministro de agua:
Tamaño: 1240 mm x 770 mm x 1050 mm
Potencia de entrada: 220 V
Peso: <100 kg
Temperatura ambiente: 5 °C a +40 °C
Humedad relativa: <85 % (25 °C)
Nivel de líquido: ≤200 mm
III. Lista de experimentos
Experimento 1: Detección de presión total hidrostática plana
Experimento 2: Verificación del Bernoulli de fluido ideal
Experimento 3: Selección de la fórmula de la tubería
Experimento 4: Rebose libre del vertedero de pico
Experimento 5: Demostración del principio del caudalímetro Venturi
Experimento 6: Demostración del principio del caudalímetro de placa de orificio
