Amplias posibilidades para experimentos básicos en mecánica de fluidos

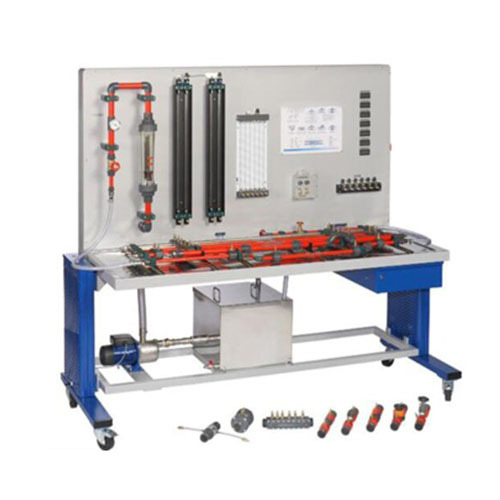

Diferentes secciones de tubería con diversos elementos
El conocimiento del flujo en sistemas de tuberías tiene una amplia gama de aplicaciones prácticas en muchos campos. Cuando el agua fluye por un sistema de tuberías, la fricción interna y la fricción en la tubería causan pérdidas de presión. Estas pérdidas de presión en el fluido dependen directamente de las resistencias y la velocidad del flujo.
El simulador contiene seis secciones de tubería diferentes, dispuestas horizontalmente, que permiten estudiar los efectos del material, el diámetro y los cambios de sección transversal y dirección de la tubería en la pérdida de presión. Se pueden utilizar objetos de medición como válvulas, filtros, una boquilla Venturi, un tubo de Pitot, un caudalímetro de placa de orificio o una boquilla de medición en otra sección de tubería. Para que las funciones sean claramente visibles, algunos objetos de medición son transparentes. Hay objetos de medición adicionales disponibles como set (SMTFHM 112) para ampliar el alcance de los experimentos.
El simulador puede funcionar independientemente de la red de agua y está equipado con una bomba y un depósito de agua. El simulador incluye un rotámetro para determinar el caudal. Los puntos de medición de presión se ubican inmediatamente aguas arriba y aguas abajo de los objetos de medición. Están diseñados como cámaras anulares, lo que garantiza una medición precisa de la presión. Se proporcionan cinco manómetros diferentes con pantallas analógicas o digitales para la medición de presión.
Según el método de medición, los valores medidos pueden leerse en el manómetro analógico o en las pantallas digitales. Los valores medidos se transmiten directamente a un PC mediante USB. El software de adquisición de datos está incluido. Objetivos de aprendizaje/experimentos
Métodos de medición de caudal y presión
Función de la boquilla, el orificio y la boquilla Venturi
Pérdidas debidas a curvas y ángulos de tuberías, cambios en la sección transversal y válvulas de cierre y accesorios
Determinación de los factores de fricción y los coeficientes de resistencia de las tuberías
Características de apertura en válvulas de cierre y accesorios
Especificaciones
[1] Entrenador para experimentos de mecánica de fluidos
[2] Objetos de medición intercambiables, parcialmente transparentes: válvula de asiento inclinado, válvula de diafragma, válvula de bola, válvula antirretorno, filtro, tubo de Pitot, boquilla Venturi, caudalímetro de placa de orificio y boquilla de medición
[3] Diferentes secciones de tubería
[4] Medición precisa de la presión mediante cámaras anulares
[5] Medición de la presión diferencial mediante manómetros de tubo
[6] Medición del caudal mediante rotámetro
[7] Indicadores digitales de presión y presión diferencial
Datos técnicos
Bomba
Consumo de energía: 0,37 kW
Caudal máx.: 4,5 m³/h
Máx. Altura de elevación: 28,5 m
Depósito de almacenamiento: 55 L
Sección de tubería para objetos de medición intercambiables
32 x 1,8 mm, PVC
3 secciones de tubería rectas, longitud: 1000 mm
½”, acero inoxidable, galvanizado
18 x 1 mm, Cu
20 x 1,5 mm, PVC
Sección de tubería, PVC
Contracción gradual, Ø: 20 x 1,5…16 x 1,2 mm
Ampliación gradual, Ø: 20 x 1,5…32 x 1,8 mm
Con ángulo/curva de tubería de 90°, Ø: 20 x 1,5 mm
Manómetro de tubo: 2 tubos, 1 tubo de 6 tubos
Rangos de medición
Presión diferencial: 1 x 0…200 mbar
Presión:
· 6 x 0…390 mm CA
· 4 x 0…600 mm CA
Caudal: 1 x 0,2…2,5 m³/h
Temperatura: 1x 0…60 °C
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica; 120 V, 60 Hz, monofásica
UL/CSA opcional
Largo x Ancho x Alto: 2220 x 820 x 1980 mm
Peso: aprox. 250 kg
Requerido para su funcionamiento
Se recomienda un PC con Windows
Contenido del envío:
1 entrenador
1 juego de objetos de medición
1 juego de accesorios
1 juego de material didáctico
