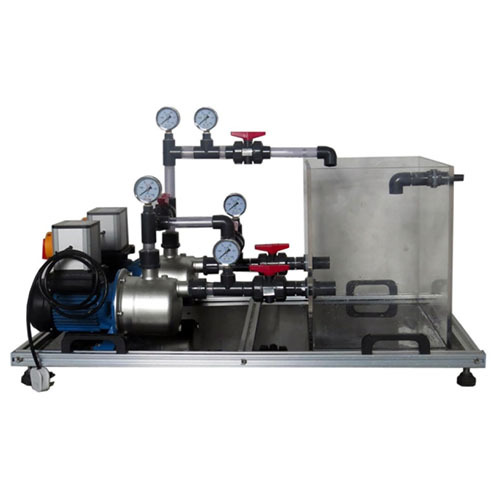

SMTF1026 Entrenador experimental de bombas paralelas Equipo de capacitación en ingeniería de fluidos Equipo de enseñanza Equipo educativo1 Descripción general del producto
1.1 Descripción general
Mediante la capacitación y la enseñanza, se familiarizará con los problemas de caudal y altura en conexiones en serie y en paralelo cuando los motores bombean. Podrá observar intuitivamente el tamaño de la altura de las bombas conectadas en serie, el caudal durante la conexión en paralelo y dominar el plan para modificar el caudal y la altura.
1.2 Características
(1) El dispositivo experimental adopta una estructura de perfil de aluminio con una estructura simple y gran capacidad de carga.
(2) El tanque de agua está hecho de material transparente, lo que permite observar directamente el caudal o la altura en el tanque.
2 Parámetros de rendimiento
(1) Dimensiones: 560 mm x 600 mm x 1000 mm
(2) Capacidad total: <20 L
(3) Peso: <20 kg
(4) Condiciones de trabajo: Temperatura ambiente: -10 °C a +40 °C
(5) Alimentación: Sistema monofásico de tres cables 220 V ± 10 % 50 Hz
3 Contenido de formación que se puede completar
Conexión de bombas en serie y en paralelo
Objetivo del experimento
1) Mejorar la comprensión perceptiva de las condiciones de funcionamiento y las características de las bombas centrífugas en paralelo y en serie.
2) Dibujar la curva de trabajo de una sola bomba y la curva característica total de dos bombas en paralelo y en serie.
3) Principio experimental
En la producción real, a veces una sola bomba no puede satisfacer las necesidades de producción, por lo que se requieren varias operaciones combinadas. Existen dos formas de combinación: en serie y en paralelo. El siguiente análisis se limita al funcionamiento combinado de varias bombas con el mismo rendimiento. La idea básica es que, independientemente de cómo se combinen varias bombas, todas pueden considerarse una sola, por lo que es necesario determinar la curva característica de la bomba combinada.
