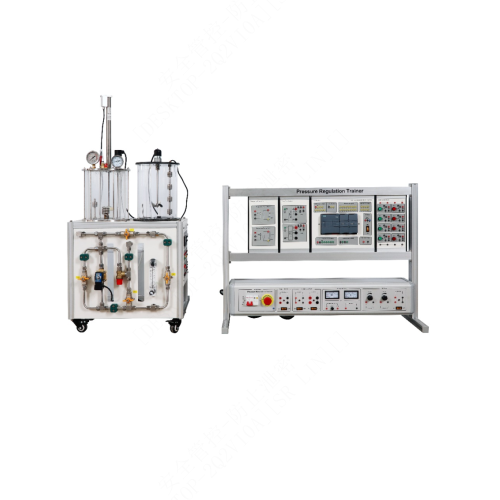

SMTP004 Entrenador de Regulación de Presión Equipo Didáctico Entrenamiento Educativo Entrenador de Control de Procesos I. Descripción general del producto 1.1 Descripción general La mesa didáctica para el estudio del proceso de regulación de presión permite: estudiar los principios de regulación, la calibración y parametrización de reguladores, convertidores, transmisores y válvulas. Estudio de la regulación de lazo, regulación tipo todo o nada, regulación tipo P/PI/PID, retardo con temperatura variable. Cálculo mediante software de monitoreo y mesa de monitoreo de adquisición de datos. 1.2 Características 1. El diseño del producto es pequeño, elegante, robusto y duradero. 2. El producto tiene un diseño modular, con una estructura clara y fácil de entender. 3. El diseño del producto es seguro y la válvula de seguridad está instalada para garantizar la seguridad del usuario. 4. El producto es digitalizable y la recopilación de datos se puede realizar a través de un PC. II. Parámetros de rendimiento 2.1 Parámetros técnicos Parámetros de la fuente de alimentación: monofásica CA 220 V 50 Hz Disyuntor de protección contra fugas: 2P; 16 A; Parámetros del transmisor de temperatura: PT100; CC 24 V; 0-100 ℃; Salida 4-20 mA Condiciones ambientales de trabajo: Temperatura ambiente -10 °C a +40 °C, humedad relativa < 85 % (25 °C). 2.2 Dimensiones y peso Tamaño 1: 580 x 580 x 1230 mm Peso 1: < 50 kg Tamaño 2: 1010 x 440 x 780 mm Peso 2: < 50 kg III. Lista de componentes e introducción detallada 3.1 Componentes principales Número Nombre 1 Indicador de nivel electrónico 2 Manómetro 3 Válvula de escape 4 Manómetro 5 Termómetro 6 Motor de agitación 7 Tanque de agua de mezcla 8 Indicador de nivel de cuatro enlaces 9 Estructura eléctrica 10 Interruptor de nivel digital 11 Calentador 12 Cuchilla de agitación 13 Medidor de TDS 14 Termómetro 15 Válvula de control proporcional 16 Medidor de conductividad 17 Electroválvula 18 Válvula de seguridad 19 Caudalímetro 20 Válvula 21 Caja de alimentación 3.2 Componentes eléctricos Número Nombre 1 Caja para colgar el transmisor de temperatura 2 Caja para colgar el circuito de accionamiento 3 Caja para colgar el PLC 4 Caja para colgar el interruptor de botón 5 Disyuntor 6 Interruptor de parada de emergencia 7 Salida de 24 V CC 8 5 V/48 V CC 9 Módulo de medición de tensión y corriente 10 Módulo de fuente de alimentación de CC 3.3 Accesorios Número Nombre 1 Tubo de aire transparente 2 Cable de red 3 Azul de 2 mm Cable eléctrico 4 Cable eléctrico verde de 2 mm 5 Cable eléctrico amarillo de 2 mm 6 Cable eléctrico rojo de 2 mm 7 Cable eléctrico negro de 2 mm 8 Cable eléctrico amarillo de 4 mm 9 Cable eléctrico rojo de 4 mm 10 Cable eléctrico negro de 4 mm 11 Cable eléctrico azul de 4 mm 12 Cable eléctrico negro de 3 mm 13 Cable eléctrico rojo de 3 mm IV. Lista de configuración del producto Número Nombre Cantidad 1 Indicador de nivel electrónico 1 2 Manómetro 1 3 Válvula de escape 1 4 Manómetro electrónico 1 5 Termómetro 1 6 Motor de agitación 1 7 Tanque de agua de mezcla 1 8 Indicador de nivel de cuatro enlaces 1 9 Marco eléctrico 1 10 Interruptor de nivel digital 1 11 Calentador 1 12 Pala agitadora 1 13 Medidor de TDS 1 14 Termómetro 1 15 Válvula de control proporcional 1 16 Medidor de conductividad 1 17 Electroválvula 1 18 Válvula de seguridad 1 19 Caudalímetro 1 20 Válvula 4 21 Caja de alimentación 1 22 Caja colgante del transmisor de temperatura 1 23 Caja colgante del circuito de accionamiento 1 24 Caja colgante del PLC 1 25 Caja colgante para interruptor de botón 1 26 Disyuntor 1 27 Interruptor de parada de emergencia 1 28 Tubo de aire transparente 1 29 Cable de red 1 30 Cable eléctrico azul de 2 mm 5 31 Cable eléctrico verde de 2 mm 10 32 Cable eléctrico amarillo de 2 mm 20 33 Cable eléctrico rojo de 2 mm 15 34 Cable eléctrico negro de 2 mm 15 35 Cable eléctrico amarillo de 4 mm 2 36 Cable eléctrico rojo de 4 mm 2 37 Cable eléctrico negro de 4 mm 2 38 Cable eléctrico azul de 4 mm 2 39 Cable eléctrico negro de 3 mm 2 40 Cable eléctrico rojo de 3 mm 2 V. Lista de experimentos Experimento 1: Experimento de control de válvula proporcional al caudal Experimento 2: Experimento de control PID de bomba de agua con nivel de líquido Experimento 3: Experimento de control PID de bomba de agua a presión Experimento 4: Experimento de control PID de temperatura y calentamiento Experimento 5: Experimento de prueba de TDS
