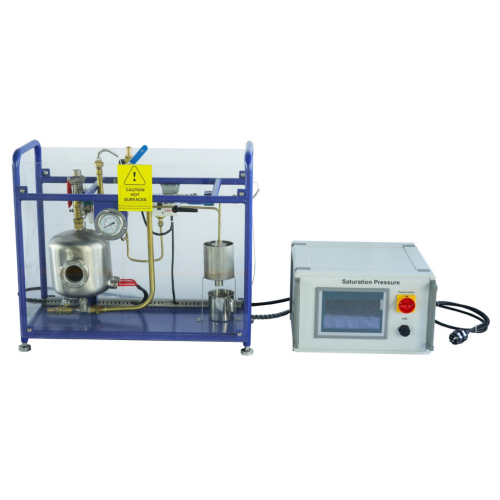

SMTH1051 Presión de saturación y estrangulamiento. Materiales didácticos escolares. Equipos de laboratorio térmico.I. Descripción general del producto
1.1 Descripción general
El equipo experimental de presión de saturación está diseñado para ayudar a los estudiantes a comprender las características del vapor de agua saturado en termodinámica, es decir, a estudiar cómo cambia la temperatura de ebullición del agua saturada con la variación de la presión.
El equipo de prueba de presión de saturación se compone principalmente de una caldera, un tubo anular rectangular y diversos instrumentos sensores. La caldera cuenta con un calentador de cartucho integrado que calienta el agua pura hasta el punto de ebullición. Además, está equipada con una ventana de vidrio especial que soporta la presión experimental, lo que permite observar los cambios de estado durante el calentamiento y enfriamiento del agua pura. Un tubo anular rectangular permite que el vapor saturado que sale de la parte superior de la caldera circule a través de él antes de condensarse y regresar a la parte inferior para su recalentamiento. La presión máxima permitida para la caldera y el tubo anular es de 7 bar.
El tubo anular rectangular del equipo experimental de presión de saturación está equipado con un sensor de temperatura, un sensor de presión y un controlador de presión, que se utilizan para medir las características del vapor saturado. El extremo superior del tubo anular también está equipado con un puerto de inyección de agua y una válvula de llenado. Se puede añadir agua pura a la caldera a través del puerto de inyección y, al cerrar la válvula de llenado, se cierra el tubo anular para presurizarlo y descargar el aire, reduciendo así las interferencias experimentales. Otros tubos conectados al tubo anular están equipados con válvulas de aislamiento, sensores de temperatura y calorímetros de estrangulamiento, que se utilizan para medir las características del vapor saturado que pasa a través de los calorímetros, con el fin de determinar la fracción de sequedad del vapor saturado. El vapor saturado pasa a través de un calorímetro de estrangulamiento hacia un laberinto de condensación con retención de vapor, donde se reduce a presión atmosférica y se condensa a estado líquido, recogiéndose en un recipiente bajo el laberinto.
1.2 Características
(1) El equipo experimental de presión de saturación es de tamaño reducido, no requiere montaje y es de fácil instalación (plug and play). El entorno experimental puede modificarse a voluntad, y el experimento didáctico puede completarse en poco tiempo.
(2) En el diseño del equipo de prueba de presión de saturación, se utilizan numerosos materiales anticorrosivos para prolongar su vida útil.
(3) El equipo experimental de presión de saturación presenta una alta compatibilidad de software.
II. Parámetros de rendimiento
Alimentación: CA 220 V/50 Hz
Potencia de calentamiento: 1 kW
Peso: <50 kg
Dimensiones: 700 x 580 x 630 mm
Condiciones de funcionamiento: temperatura ambiente -10 °C a +40 °C; humedad relativa <85 % (25 °C); presión máxima de trabajo admisible: 7 bar
III. Lista de componentes e introducción detallada
3.1 Parte principal
Número Nombre
1 Caldera
2 Tubo de circuito rectangular
3 Sensor de temperatura
4 Entrada de agua
5 Válvula de llenado
6 Válvula de seguridad
7 Manómetro
8 Válvula de aislamiento
9 Calentador
10 Controlador de presión
11 Ventana de vidrio especial resistente a la presión
12 Válvula de drenaje
13 Contenedor de condensación de vapor
14 Contenedor de recogida de condensado
15 Soporte estructural
16 Protector acrílico
3.2 Parte de la caja de alimentación
NúmeroNombre
1 Pantalla táctil
2 Interruptor de carga
3 Interfaz USB
4 Disyuntor
5 Toma de aviación 1
6 Toma de aviación 2
3.3 Lista de configuración de equipos
Número Nombre Cantidad
Componente 1 Caldera 1
Componente 2 Sensor de temperatura 2
Componente 3 Sensor de presión 1
Componente 4 Controlador de presión 1
Componente 5 Manómetro 1
Componente 6 Calentador 2
Componente 7Pantalla táctil 1
Componente 8 Interruptor de carga 1
Componente 9 Disyuntor 1
Componente 10 Contenedor de condensado 1
3.4 Accesorios
Número Nombre Cantidad
1 Cable de datos USB 1
2 Memoria USB 1
IV. Lista de experimentos
Experimento 1: Comportamiento característico de un fluido bifásico
Experimento 2: Principio de medición de la presión de saturación
Experimento 3: Concepto de línea de saturación
Experimento 4: Tabla de vapor
Experimento 5: Uso de la ecuación de energía de flujo estacionario
