SMTF121 Visualización de flujos de filtración Ingeniería de fluidos Equipos de capacitación Equipos de enseñanza Equipos educativosUn método descriptivo en el estudio de la filtración y el flujo de aguas subterráneas consiste en la visualización de las líneas de corriente y su representación gráfica como una red de flujo. Esta red proporciona información sobre la filtración de agua en presas y tablestacas.
Permite visualizar las líneas de corriente en la filtración y el flujo de aguas subterráneas en diferentes modelos mediante un medio de contraste. Además, los efectos de la presión del agua en diferentes estructuras se muestran como curvas de presión.

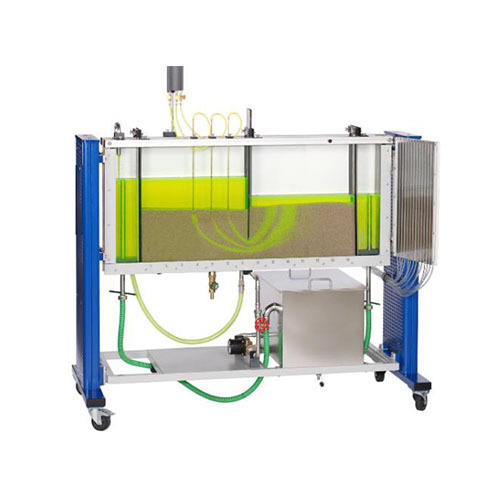

El simulador consiste en un tanque transparente con relleno de arena. Se pueden colocar varios modelos en el lecho de arena para mostrar estructuras típicas. La sección experimental está separada de las cámaras de alimentación y descarga mediante mallas finas. Se utiliza una válvula para ajustar el suministro de agua. Mediante un medio de contraste, es posible visualizar las líneas de corriente que se producen en la filtración y el flujo de aguas subterráneas. Una ventana de vidrio templado permite una observación óptima de los experimentos.
Diversos modelos permiten una amplia gama de experimentos, como la distribución de la presión en muros de contención o la filtración y el flujo de aguas subterráneas bajo tablestacas. Los modelos de cimentación y muro de contención están equipados con tubos para mostrar las presiones en ellos.
En la sección experimental, hay conexiones de medición para detectar los niveles freáticos. Estos niveles se muestran en 14 manómetros de tubo.
Contiene un circuito cerrado de agua con tanque de almacenamiento y bomba.
Especificaciones:
Visualización de flujos de filtración bidimensionales e investigación de la presión del agua en varios modelos.
Circuito cerrado de agua.
Fluoresceína como medio de contraste.
Sección experimental con ventana de visualización de vidrio templado.
Pantalla de malla fina para separar la sección experimental de la cámara de alimentación y descarga.
Rebosaderos regulables en altura en la alimentación y descarga para ajustar los niveles de agua.
14 conexiones de medición con filtros para detectar los niveles freáticos en la sección experimental.
Modelo de tablestaca para la visualización de líneas de corriente.
Modelos de muro de contención y cimentación para la demostración de la presión del agua.
Instrumentos: manómetros de tubo, tubos en los modelos de cimentación y muro de contención.

Datos técnicos
Sección experimental
Volumen útil: 82 L
Largo x Ancho x Alto: 1480 x 104 x 630 mm
Bomba
Caudal máximo: 4 m³/h
Altura máxima: 4 m
14 manómetros de tubo: 0…600 mm CA
Depósito de medio de contraste: 0,5 L
Depósito de almacenamiento de acero inoxidable: 96 L
Modelos
“Tablestaca”
“Muro de contención”
“Cimentación”
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica; 120 V, 60 Hz, monofásica
Dimensiones y peso
Largo x Ancho x Alto: 1900 mm x 800 mm x 1870 mm
Peso: aprox. 230 kg
Requisitos para el funcionamiento:
Arena (granulación de 1…2 mm)
